¿Qué es Panel Lana de Roca?


El Panel Lana de Roca es un Panel Sandwich destinado a cubiertas, fachadas y divisiones interiores donde se busque una protección contra incendios máxima y un aislamiento acústico mayor. La lana de roca con la que se fabrican estos paneles es resistente al fuego y disminuyen los ruidos en mayor medida.





¿Qué es el Panel Lana de Roca?

El Panel Lana de Roca es la Chapa Sandwich con un núcleo interior aislante de Lana Mineral de Roca. Gracias a este aislante lana de roca se consigue un panel resistente al fuego y con un aislamiento acústico alto. Este tipo de panel sandwich es adecuado para todo tipo de construcciones, pero sobre todo construcciones industriales con exigencias normativas más elevadas.

El Panel Sandwich Lana de Roca aprovecha las propiedades del aislante lana de roca como núcleo aislante para obtener un elemento constructivo muy usado en edificaciones modernas. Existen varios tipos dependiendo de su destino y de las exigencias en cuanto a eficiencia energética, resistencia al fuego o absorción acústica se necesiten.

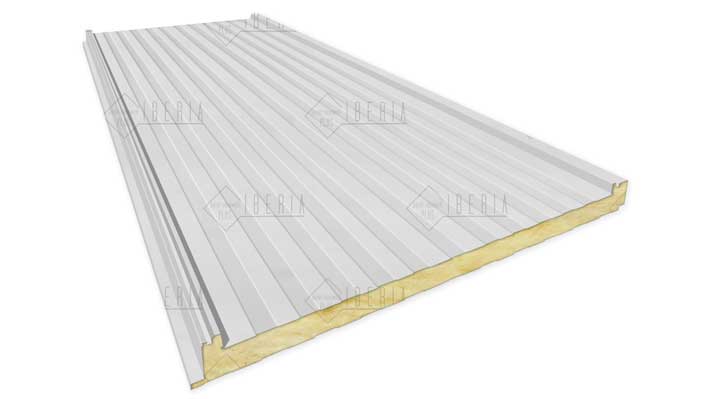

Chapa Sandwich Lana de Roca

¿Qué es Lana de Roca?

El origen de la Lana de Roca está en Hawái a principios del siglo XX. Fue descubierto a raíz de la acción natural de los volcanes del lugar. Posteriormente se empezó a fabricar de manera artificial en Dinamarca en 1937.

La lana de roca es originada a partir de rocas volcánicas fundidas en un horno a altas temperaturas. Se fabrica emulando la acción natural de un volcán para que vuelva a su estado natural de lava. Esta lava es vertida en unas ruedas que giran a gran velocidad, transformándose en fibras gracias a la fuerza centrífuga. Las fibras se agrupan y se comprimen para formar un colchón de lana primaria. En la última fase el producto ya adopta su forma final como Panel Lana de Roca.

La Lana de Roca es un excelente aislamiento térmico, usado como protección pasiva frente al fuego. Su estructura interna de fibras multidireccionales alberga aire inmóvil en su interior, haciendo que este material sea incombustible.




Composición y Características del Panel Lana de Roca

Un Panel Sandwich Lana de Roca está compuesto por dos elementos principales: chapas de acero y lana de roca.

Las chapas de acero conforman las partes exteriores del panel sandwich, la parte visible. Según necesidades, se pueden pedir en diferentes espesores que van desde 0,5 mm hasta 1,0 mm. Dependiendo del tipo de panel, estás chapas tienen una forma determinada. Por último, existe una gran variedad de colores, aunque el color más habitual de las placas sandwich lana de roca es el Blanco Pirineo (B1006).

Entre las dos chapas de acero se encuentra el núcleo de fibra de lana de roca que aplicará las características únicas de este tipo de panel sandwich. Esta plancha de lana de roca se puede fabricar en diversos grosores para aumentar la protección frente al fuego y el aislamiento acústico. Los espesores de la lana de roca van desde 30 mm hasta 120 mm.

Según la densidad del núcleo interno de lana de roca podemos distinguir dos tipos:

La lana de roca tipo M cuenta con una mayor densidad, por lo que pesa más, tiene un mejor comportamiento acústico y mejores propiedades mecánicas a la flexión.

En cambio, la lana de roca tipo L, también conocido como Panel Lana de Roca de baja densidad, tiene una menor condensación frente al panel de tipo M, por lo tanto es más ligero pero tiene peor aislamiento acústico y propiedades mecánicas.

La composición de la Lana de Roca es 98% de roca volcánica y un 2% de ligantes de compuesto orgánico. Además, dicho panel contiene aire seco y estable en su interior para actuar como obstáculo a las transferencias de calor, caracterizándose por su conductividad térmica para aislar tanto temperaturas bajas como altas. Su estructura es multidireccional y elástica, por lo que frena el movimiento de las partículas de aire y elimina la energía sonora, evitando el eco.


¿Qué es el Panel Sandwich Ignífugo?

El Panel Sandwich Ignífugo es el panel lana de roca más común. Es denominado así en muchas ocasiones por su principal cualidad, ser una protección pasiva frente al fuego al tratarse de un material incombustible y actuar como una barrera ante las llamas. Sus propiedades mecánicas permanecen intactas a temperaturas superiores a los 1.000 ºC.

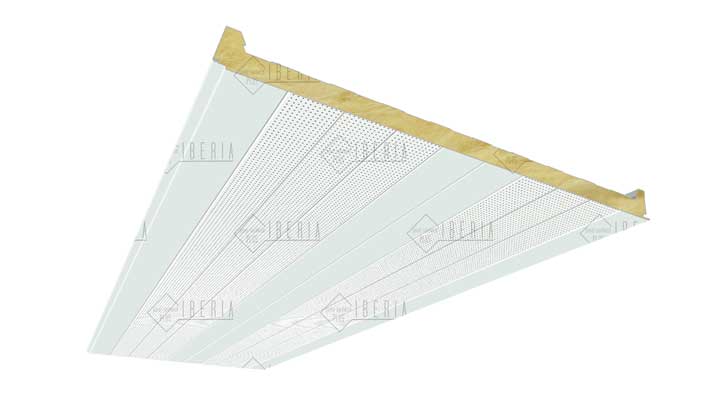

¿Qué es el Panel Sandwich Acústico?

El Panel Sandwich Acústico sigue siendo un panel sandwich lana de roca pero con una variante en su fabricación. La chapa de acero que dé al interior del edificio presenta unas micro perforaciones de 3 mm de diámetro e incorpora una lámina de fibra de vidrio. De este modo se consigue una mayor absorción acústica ya que las fibras de la lana de roca rompen las ondas sonoras reduciendo su intensidad.


Panel Sandwich Acústico

Tipos, Propiedades y Usos del Panel Lana de Roca

En Panel Sandwich Plus disponemos para nuestros clientes 3 tipos diferentes de panel lana de roca, adaptándonos así a todas las necesidades constructivas. Cada tipo de chapa sandwich lana de roca tiene una finalidad distinta que describimos a continuación:


Panel Sandwich Cubierta Lana de Roca

Este panel está destinado para su colocación como cubierta de un edificio. Este tipo de panel se suele instalar en edificios industriales, edificios públicos o locales donde se necesite cumplir con los requisitos legales necesarios en cuanto a la protección frente al fuego. Dentro de los paneles de cubierta con lana de roca distinguimos 2 modelos distintos:

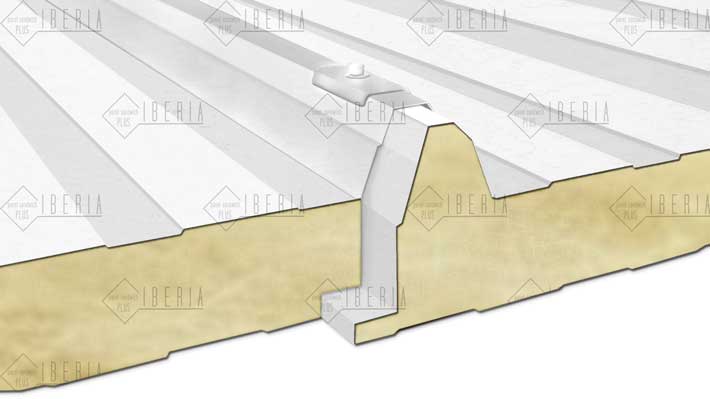

Panel Cubierta Lana de Roca 5 Grecas

Un panel cubierta de fácil y rápida instalación con máxima protección frente al fuego. Las grecas confieren a la chapa sandwich una mejor resistencia. Además si instalación es rápida y sencilla gracias a su sistema de montaje mediante el solape de las placas sandwich.


Panel Sandwich Cubierta Lana de Roca
Sobrecargas Panel Lana Roca Biapoyado (Kg/m2)
Espesor
(mm)
Panel
Lana Roca
Vano (m)
80 100 120 150 200
Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M
30 Ignífugo - 3,40 - 2,90 - 2,60 - 2,21 - 1,80
Acústico - 2,13 - 1,66 - 1,53 - 1,49 - 1,00
40 Ignífugo 3,15 3,60 2,50 3,10 1,85 2,85 1,25 2,35 1,00 1,80
Acústico 2,70 2,80 2,10 2,20 1,90 2,00 1,75 1,90 1,50 1,65
50 Ignífugo 3,25 3,96 2,90 ,42 2,65 2,98 2,20 2,50 1,40 1,92
Acústico 2,93 3,20 2,60 2,80 2,41 2,55 2,00 2,25 1,60 2,00
60 Ignífugo 3,40 4,40 3,00 3,75 2,75 3,10 2,35 2,80 1,50 2,25
Acústico 3,15 3,30 2,75 2,95 2,45 2,70 2,20 2,40 1,82 2,15
80 Ignífugo 4,10 5,76 3,80 5,16 3,50 4,48 3,11 3,66 2,35 2,77
Acústico 3,92 4,60 3,51 4,05 3,04 3,50 2,49 3,02 1,94 2,25
100 Ignífugo 5,60 6,60 5,05 5,68 3,80 4,76 3,30 3,88 2,50 2,94
Acústico 4,58 5,61 3,93 4,83 3,31 4,06 2,68 3,15 2,04 2,50
120 Ignífugo 6,00 7,50 5,30 6,10 4,00 5,15 3,50 4,41 2,70 3,12
Acústico 5,28 5,80 4,35 5,00 3,62 4,20 2,90 3,90 2,18 3,50
150 Ignífugo 6,30 8,90 5,80 7,48 5,45 6,50 4,60 5,05 3,00 4,08
Acústico 6,10 6,29 4,85 5,61 3,98 5,44 3,25 4,59 2,50 3,90
200 Ignífugo 7,50 9,40 6,50 8,30 5,80 7,05 5,10 6,00 3,00 5,20
Acústico 7,60 8,50 5,90 7,50 4,70 6,00 3,90 5,20 3,05 4,30


Panel Cubierta Lana de Roca 2 Grecas

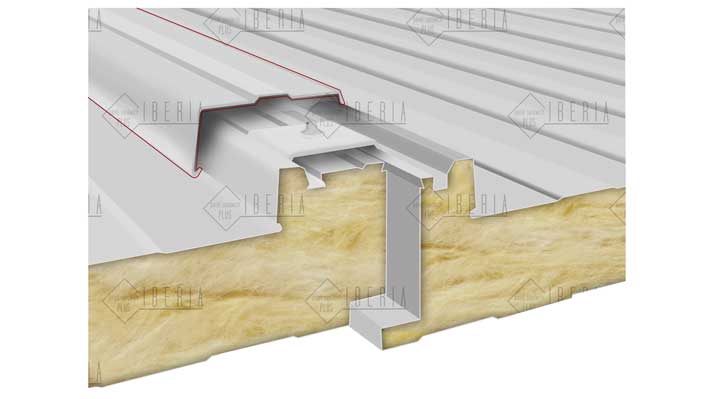

Panel Sandwich ideal para su instalación en cubiertas ligeras o donde el tejado no vaya a soportar grandes cargas. Este panel incorpora un tapajuntas, un perfil metálico que se acopla a la unión entre placas sandwich y se taladra a estas, dejando la unión entre placa totalmente cerrada y estanca. En ocasiones se elige este tipo de panel con respecto a la cubierta de 5 grecas por motivos estético, ya que las uniones permanecen ocultas.


Panel Sandwich Cubierta Lana de Roca
Sobrecargas Panel Lana Roca Biapoyado (Kg/m2)
Espesor
(mm)
Panel
Lana Roca
Vano (m)
80 100 120 150 200
Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M
30 Ignífugo - 3,00 - 2,6 - 2,10 - 1,60 - 1,30
Acústico - 2,13 - 1,66 - 1,53 - 1,49 - 1,00
40 Ignífugo 2,90 3,20 2,50 2,80 2,05 2,30 1,50 1,80 1,25 1,40
Acústico 2,30 2,38 1,79 1,87 1,62 1,70 1,30 1,62 1,10 1,40
50 Ignífugo 2,90 3,45 2,50 2,91 2,10 2,44 1,65 1,94 1,23 1,53
Acústico 2,45 2,95 2,00 2,60 1,80 2,30 1,40 1,90 1,00 1,40
60 Ignífugo 3,15 4,40 2,60 4,00 2,55 3,30 1,85 2,80 1,53 1,90
Acústico 2,68 2,81 2,34 2,51 2,08 2,30 1,87 2,04 1,55 1,83
80 Ignífugo 3,80 4,89 3,00 4,33 2,75 3,76 2,20 3,13 1,75 2,50
Acústico 4,25 4,90 3,46 3,75 3,00 3,50 2,60 3,25 1,80 2,10
100 Ignífugo 4,98 5,87 4,45 5,24 3,90 4,60 3,27 3,85 2,00 3,25
Acústico 4,40 5,20 3,75 4,20 3,00 3,80 2,10 2,90 1,90 2,30

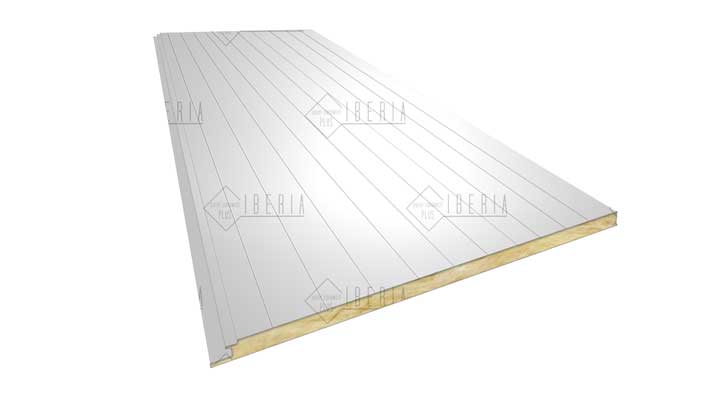

Panel Sandwich Fachada Lana de Roca

Destinado para el cerramiento exterior de naves industriales o edificios públicos. La fachada con lana de roca aporta seguridad ante incendios y aislamiento acústico y térmico; además de un aspecto estético cuidado y moderno al ocultarse las fijaciones en su montaje debido a la forma de las placas sandwich que ocultan los tornillos en su ensamblado. Este montaje de paneles sandwich para fachadas es rápido, fácil y económico.


Panel Sandwich Fachada Lana de Roca
Sobrecargas Panel Lana Roca Biapoyado (Kg/m2)
Espesor
(mm)
Panel
Lana Roca
Vano (m)
30 60 80 100 120 150 200
Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M
40 Ignífugo - 6,07 - 4,20 - 3,10 - 2,41 - 2,00 - 1,57 - -
Acústico - 4,59 - 2,91 - 2,21 - 1,75 - 1,47 - - - -
50 Ignífugo 5,50 7,70 4,00 5,30 3,00 3,90 2,40 3,01 2,00 2,52 1,60 2,00 1,30 1,50
Acústico 5,07 5,73 3,22 3,64 2,45 2,77 1,96 2,21 1,64 1,85 1,30 1,47 1,05 1,19
60 Ignífugo 5,50 8,15 4,00 6,10 3,00 4,20 2,40 3,50 2,00 3,02 1,60 2,40 1,30 1,90
Acústico 5,25 5,93 3,40 3,84 2,75 3,11 2,50 2,83 2,06 2,33 160 1,81 1,20 1,36
80 Ignífugo 8,60 9,22 5,32 6,26 4,35 5,15 3,80 4,47 3,45 4,07 2,75 3,24 2,25 2,50
Acústico 5,99 6,77 4,07 4,60 3,35 3,79 2,91 3,29 2,64 2,98 2,11 2,38 1,35 1,53
100 Ignífugo 10,00 11,00 6,35 7,50 6,10 5,16 4,60 5,45 4,20 5,00 3,45 4,12 2,75 3,25
Acústico 7,14 8,07 4,85 5,48 3,95 4,46 3,53 3,99 3,22 3,64 2,64 2,98 1,55 1,75
120 Ignífugo 10,00 12,00 6,35 8,30 5,16 7,05 4,60 6,35 4,20 5,89 3,45 4,80 2,75 3,75
Acústico 8,20 9,27 5,70 6,44 4,50 5,09 4,12 4,66 3,85 4,35 3,03 3,42 1,90 2,15
150 Ignífugo 10,00 13,00 6,35 9,52 5,16 8,30 4,60 7,50 4,20 6,75 3,45 5,50 2,75 4,50
Acústico 9,10 10,28 7,30 8,25 6,08 6,87 5,60 6,33 5,12 5,79 4,25 4,80 2,80 3,16
200 Ignífugo 10,00 14,00 6,35 10,80 5,16 8,50 4,60 7,50 4,20 6,84 3,45 6,09 2,75 5,50
Acústico 11,00 12,43 9,80 11,07 8,15 9,21 7,55 8,53 6,25 7,06 5,60 6,33 4,00 4,52

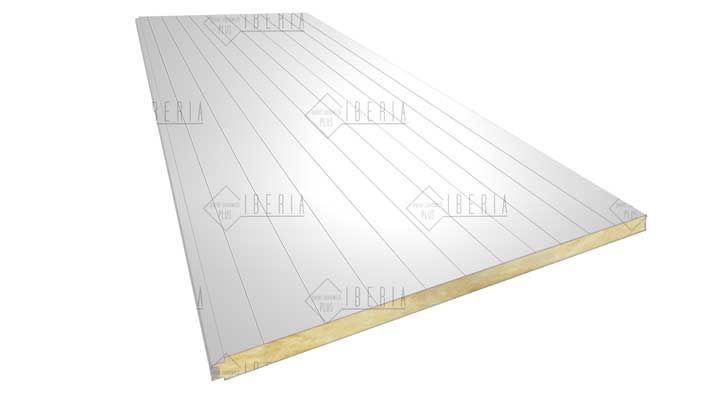

Panel Sandwich Sectorización Lana de Roca

Usado para separaciones interiores de locales. Con el panel sector de lana de roca se pueden incorporar estancias en locales como oficinas o naves industriales con altas prestaciones en aislamiento acústico y protección frente al fuego. Su sistema de montaje es rápido y sencillo gracias a un sistema de machihembrado, abaratando así costos de montaje y mano de obra.


Panel Sandwich Sectorización Lana de Roca
Sobrecargas Panel Lana Roca Biapoyado (Kg/m2)
Espesor
(mm)
Panel
Lana Roca
Vano (m)
30 60 80 100 120 150 200
Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M Tipo L Tipo M
40 Ignífugo - 6,07 - 4,20 - 3,10 - 2,41 - 2,00 - 1,57 - -
Acústico - 4,59 - 2,91 - 2,21 - 1,75 - 1,47 - - - -
50 Ignífugo 4,90 7,00 2,96 4,80 2,50 3,30 2,38 2,80 2,19 2,40 2,05 2,00 1,45 1,50
Acústico 3,73 4,21 2,34 2,64 2,00 2,26 1,90 2,15 1,75 1,98 1,65 1,86 1,15 1,30
60 Ignífugo 5,50 7,50 4,50 5,00 4,05 4,50 3,50 3,80 2,70 3,00 2,20 2,50 1,65 1,90
Acústico 3,95 4,46 2,60 2,94 2,40 2,71 2,25 2,54 2,15 2,43 1,78 2,01 1,25 1,41
80 Ignífugo 6,30 8,00 4,70 5,50 4,10 4,80 3,65 4,30 3,10 3,40 2,45 2,90 1,90 2,30
Acústico 4,85 5,48 3,09 3,49 2,70 3,05 2,52 2,85 2,32 2,62 1,99 2,25 1,35 1,53
100 Ignífugo 7,10 10,00 5,00 4,70 4,20 5,00 3,40 4,50 2,80 3,90 2,30 3,50 2,10 2,80
Acústico 5,87 6,63 3,60 4,07 3,03 3,42 2,79 3,15 2,53 2,86 2,17 2,45 1,50 1,70
120 Ignífugo 9,00 12,00 5,50 6,30 4,50 5,50 3,60 4,70 4,00 4,30 2,90 3,90 2,30 3,20
Acústico 6,90 7,80 4,10 4,63 3,40 3,84 3,05 3,45 2,75 3,11 2,40 2,71 1,70 1,92
150 Ignífugo 11,50 13,00 6,00 7,50 5,40 6,80 4,60 6,10 4,10 5,40 3,60 4,70 2,50 3,70
Acústico 7,75 8,76 4,90 5,54 4,10 4,63 3,60 4,07 3,30 3,73 2,65 2,99 1,90 2,15
200 Ignífugo 12,00 14,00 7,50 8,30 6,60 7,30 5,85 6,50 5,30 5,90 4,75 5,30 4,10 5,50
Acústico 9,20 10,40 6,40 7,23 5,25 5,93 4,63 5,23 4,03 4,55 3,18 3,59 2,10 2,37


Diferencias del Panel Lana de Roca y el Panel Poliuretano

Ante la pregunta ¿Cuál es mejor aislante? Todo dependerá de la finalidad o las necesidades que se desean cubrir con la instalación de paneles sandwich. A continuación valoramos las diferencias entre paneles lana de roca y paneles poliuretano en función de cuatro elementos comunes entre ambos: aislamiento térmico, aislamiento acústico, protección frente al fuego y dificultad de manipulación y montaje.


Aislamiento térmico

El poliuretano tiene una mejor capacidad de aislamiento térmico. El coeficiente de conductividad térmica de los paneles sandwich poliuretano van desde 0,17 a 0,68 K en W/m2·k. Mientras que los paneles sandwich lana de roca el coeficiente de transmisión térmica es de 0,19 hasta 1,17 K en W/m2·k.

En definitiva, se necesita un mayor espesor de lana de roca para aislar lo mismo que una placa de poliuretano. Por ejemplo, una panel sandwich lana de roca de 80 mm aísla lo mismo que un panel sandwich poliuretano de 50 mm.


Aislamiento Acústico

Referente a la capacidad de aislar acústicamente la lana de roca tiene un mejor comportamiento que el poliuretano. Esto es debido a la composición de la lana de roca en fibras absorben la energía acústica que produce el ruido y evita el efecto de acoplamiento de las ondas.


Protección frente al fuego

El panel lana de roca tiene una calificación de resistencia al fuego de A2-s1-d0, mientras que el panel sandwich de poliuretano tiene una calificación de B-s2-d0.

Esto se traduce en que un panel lana de roca en contacto con el fuego no emite apenas humos (s1) y no desprende gotas (d0), por lo tanto no contribuye a la propagación del fuego. Sin embargo, un panel lana de roca emite más cantidad de humo en contacto con las llamas (s2) y desprende algunas gotas de combustión (d1).


Dificultad de montaje y manipulación

El aspecto físico de los paneles es prácticamente idénticos. La diferencia entre los paneles lana de roca y los paneles poliuretano radica en su peso.

El panel lana de roca es algo más pesado que el panel poliuretano, por lo tanto su manipulación, carga y montaje es un poco más complicado. Es cierto de que esta diferencia de peso no es muy significativa, pero si hay que tenerla en cuenta en función del tipo de estructura donde se va a realizar el montaje.



Panel Lana de Roca con Panel Sandwich Plus

En Panel Sandwich Plus nos preocupamos por ofrecer a nuestros clientes el mejor panel sandwich para sus necesidades y la mejor atención personalizada a través de nuestros comerciales. Consulta nuestro catálogo de paneles sandwich y contacte con nosotros para resolver sus dudas o solicitar un presupuesto.
