PANEL SANDWICH 3 GRECAS CON TAPAJUNTAS
| TIPO DE PANEL | Cubierta Panel Sandwich |
|---|---|
| USOS | Cubierta Inclinada |
| ANCHO ÚTIL | 1.000 mm |
| AISLANTE | Poliuretano (PUR) - Poliisocianurato (PIR) |
| ESPESOR | 30/40/50/60/80/100/120 mm de espesor |
| STOCK | Permanente en 30 mm y 50 mm |
| ENTREGA | Si stock, entrega inmediata |
| COLORES |
R7001 Rojo Teja
A4000 Azul Lago
V3000 Verde Navarra
B1006 Blanco Pirineo
G7022 Gris Pizarra
S9006 Silver Metalic
|
MEJORES PRECIOS
FÁCIL INSTALACIÓN
LARGA DURABILIDAD
Panel Sandwich Tapajuntas 3 Grecas

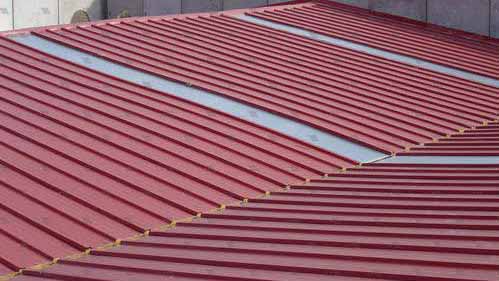

El Panel Sandwich con Tapajuntas de 3 grecas es un elemento constructivo barato y de calidad para la instalación en cualquier tipo de cubierta. Principalmente es usado para su uso como cubierta industrial, pero cada vez más se ve la chapa sandwich para cubierta con tapajuntas como cubiertas residenciales. Se trata de un panel sandwich fabricado para su instalación en techos con una pendiente mínima del 7%.
Compuesto por dos chapas de acero prelacado y un interior de espuma aislante de Poliuretano o Poli-isocianurato, proporcionan a esta placa sandwich excelentes propiedades como aislante térmico y acústico. El sistema de cubierta panel sandwich se completa con el tapajuntas.
Es común verlo instalado en sus espesores más habituales de 30 mm y 40 mm. Dependiendo de las exigencias de la construcción, se pueden proporcionar paneles sandwich de cubierta en espesores superiores hasta 120 mm. Sus colores más habituales en Blanco Pirineo (1006) y Verde Navarra (3000) hacen que el panel sandwich para cubiertas con tapajuntas sea perfecto para su instalación en techos industriales ya que se puede instalar junto con lucenarios con placas de policarbonato celular o la chapa translúcida.
¿Qué es el Tapajuntas?

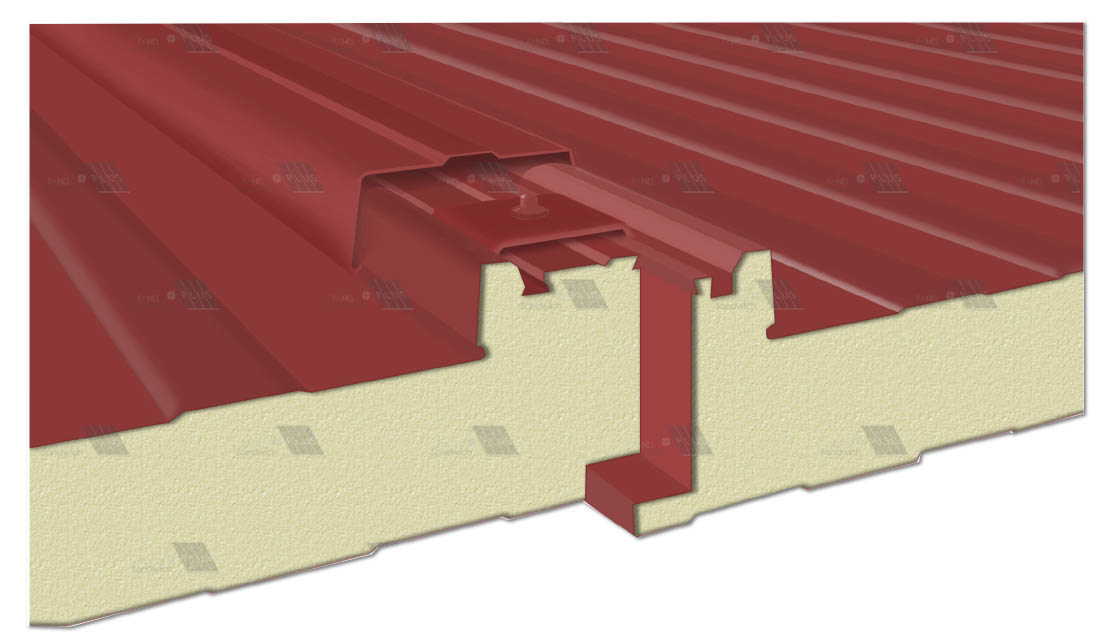

El Tapajuntas es un remate de acero prelacado que se fabrica en el mismo color que la chapa sandwich, oculta la tornillería y aporta estanqueidad completa al techo de panel sandwich frente a la lluvia, el viento y la humedad.
Características del Panel Cubierta Sandwich Tapajuntas 3 Grecas
Los diferentes ensayos practicados a la chapa sandwich de cubierta con tapajuntas 3 grecas han arrojado estos resultados en su variación de espesor del aislante 30 mm y un espesor de las chapas de acero de 0,5/0,5 mm. Puede haber alguna variación pero siempre superando los niveles mínimos de calidad marcados por la normativa vigente.*
Datos generales para Panel Sandwich 3 cm
| Espesores nominales | 30 mm (+- 3 mm) |
| Densidad media de la espuma | 40 kg/m3 (+-2 kg/m3) |
| Peso panel sandwich | 10.80 kg/m2 |
| Volumen panel sandwich | 30 m2/m3 |
| Ancho útil panel sandwich | 1.000 mm (+- 3 mm) |
| Rectitud | 0 mm (+- 5 mm) |
| Contracción - Combado longitudinal | 0 mm (+- 5 mm) |
| Resistencia a compresión | 0,076 MPa |
| Resistencia a tracción | 0,082 MPa |
| Reacción al fuego PUR-UNE 13501-1 | =30 mm - B-s2-d0 / >30mm - C-s2-d0 |
| Reacción al fuego PIR-UNE 13501-1 | B-s2-d0 |
| Comportamiento al fuego exterior | Broof (t1) para espesor chapa >0,4mm |
Aislamiento térmico y acústico Panel Sandwich para Cubierta 3 cm
Las placas sandwich 30 mm con tapajuntas 3 grecas aportan los siguientes datos en aislamiento térmico y acústico.
| COEFICIENTE TRANSMISIÓN TÉRMICA PANEL SANDWICH 30 mm 3 GRECAS | |
| K en Kcal/m2·h ºC | 0.58 |
| K en W/m2·k | 0.68 |
| AISLAMIENTO ACÚSTICO PANEL SANDWICH 30 mm 3 GRECAS | ||||||
| Frecuencia Hz | 125 | 250 | 500 | 1000 | 2000 | 4000 |
| Aislamiento acústico db | 28 | 22 | 23 | 26 | 35 | 44 |
Tabla de Cargas Techo Chapa Sandwich Tapajuntas 3 grecas
Tabla de cargas de presión y succión (kp/m2) de un techo sandwich con tapajuntas 3 grecas, grosor espuma poliuretano 30 mm y espesor chapas de acero 0,5/0,5 mm. Cálculo de acuerdo con la norma UNE-EN 14509.
| Espesor Panel Sandwich 30 mm | L (1 VANO) | L (2 VANOS) |
| Presión/Succión | Presión/Succión | |
| 1.5 | 281/284 | 281/284 |
| 2 | 207/211 | 207/211 |
| 2.5 | 163/167 | 163/167 |
| 3 | 134/137 | 123/123 |
| 3.5 | 111/111 | 80/80 |
| 4 | 83/83 | 50/50 |
| 4.5 | 63/63 | 30/30 |
*Los datos aquí presentados son para un tipo específicos de panel. Si desea conocer las especificaciones técnicas en otros grosores y espesores debe ponerse en contacto con nosotros.
Paneles de Cubierta Tapajuntas 3 Grecas
La facilidad de montaje panel sandwich con tapajuntas hace que se ahorre en costes de mano de obra. Además, gracias a las propiedades aislantes del núcleo de espuma rígida de Poliuretano (B-s2-d0 / C-s2-d0) o Poliisocianurato (B-s1-d0) que componen el núcleo del panel sandwich de cubierta posibilita también una gran eficiencia energética.

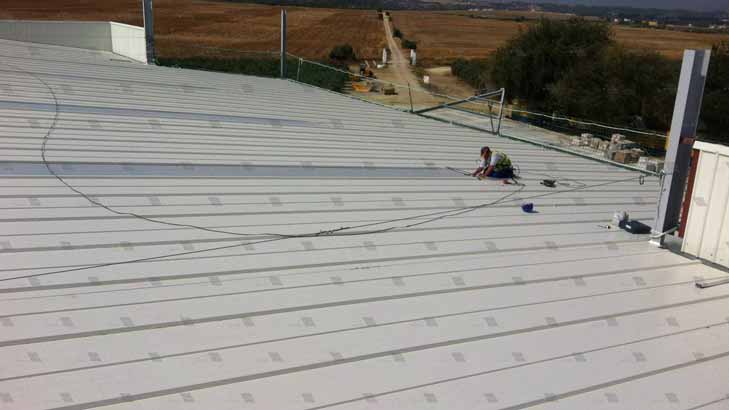

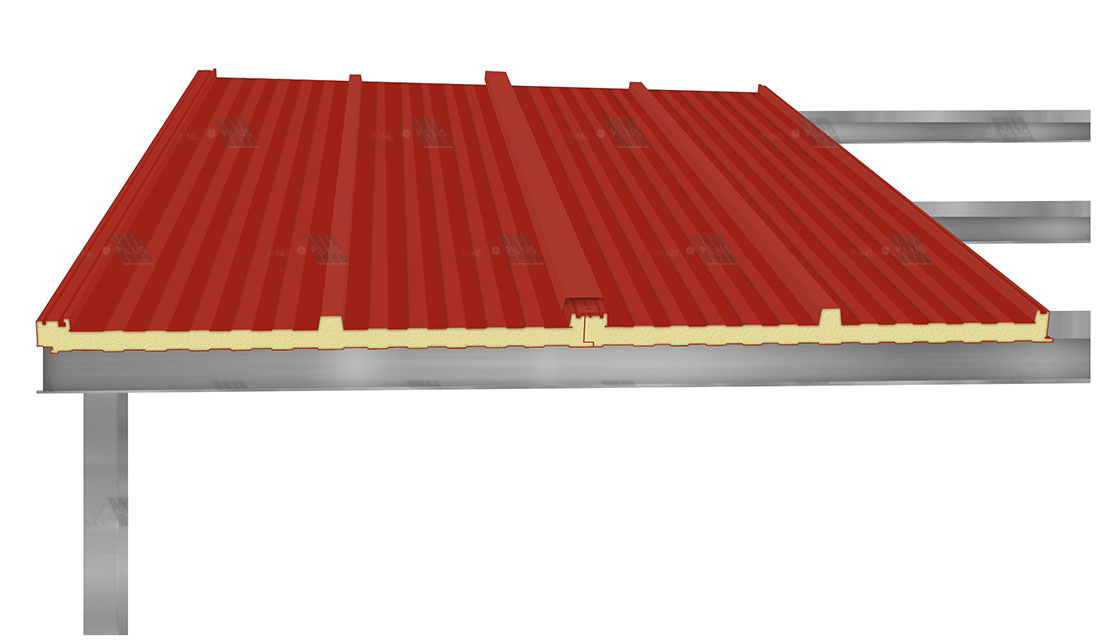

El panel sandwich autoportante se fija directamente sobre la estructura del tejado con tornillos autotaladrantes que Panel Sandwich Plus proporciona de manera gratuita junto con el tapajuntas y las grapas de fijación. El principal destino de las chapas para tejado sandwich está en exteriores en ámbito industrial como aeropuertos, grandes almacenes, fábricas, naves industriales, etc; combinando el montaje de cubierta sandwich con productos como policarbonato celular o chapa transparente para que entre la luz natural. Pero también en el ámbito residencial, por ejemplo en techos para porches.

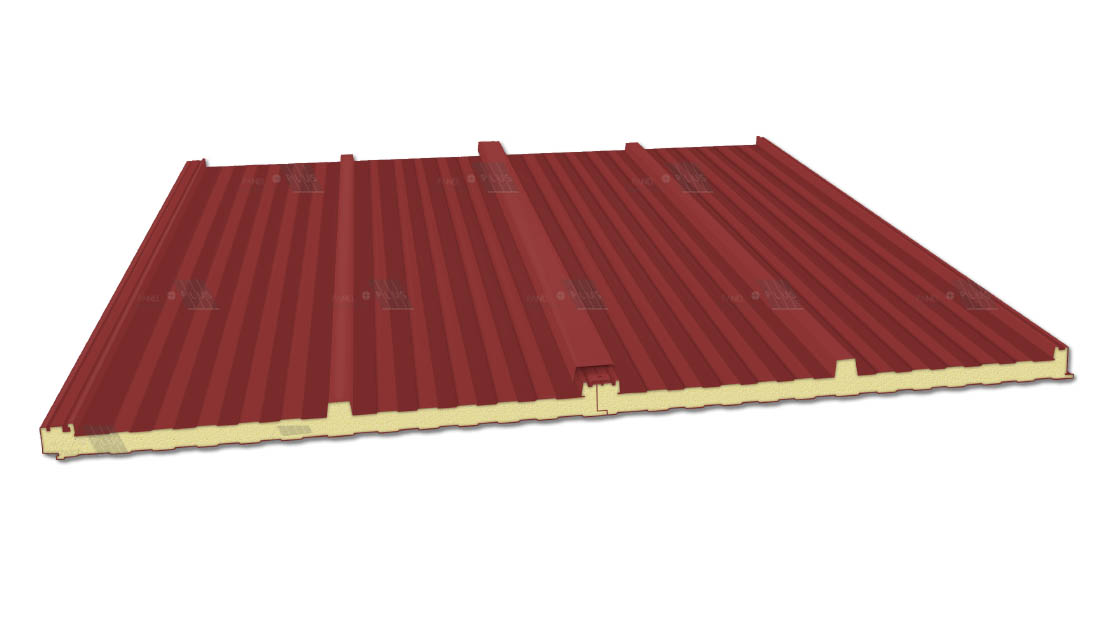

Los materiales con los que se fabrican los paneles sandwich de cubierta 3 grecas son: una chapa grecada de acero prelacado en la parte superior, una chapa grecada de acero prelacado en la parte inferior y un núcleo de espuma rígida de poliuretano o poliisocianurato inyectado de 40kg/m3. La cubierta de 3 grecas se complementa con el tapajuntas, un perfil de acero del mismo color y acabado que los paneles y que oculta los tornillos con los que se realiza la instalación del panel sandwich. El tapajuntas le confiere a la cubierta sandwich un acabado moderno y homogéneo a la vez que asegura la estanqueidad del tejado.
Por su gran durabilidad, resistencia, ligereza y por su bajo precio, comprar panel sandwich cubierta con tapajuntas es una de las mejores opciones del mercado tanto en obras nuevas como en rehabilitación.
Remates para Panel Sandwich Tapajuntas 3 Grecas
En Panel Sandwich Plus fabricamos la remtaría necesaria para todas nuestras chapas sandwich. Un montaje correcto de una cubierta con placas sandwich debe incluir las terminaciones de chapa correspondientes. Nosotros fabricamos a medida estos perfiles.
CUMBRERA TROQUELADA A PARED
El remate cumbrera troquelada pared es el que fija a la pared el panel cubierta. Este perfil metálico está troquelado para que se ajuste perfectamente a las grecas del panel sandwich. Tiene la función de evitar la entrada de agua entre la terminación de la cubierta y la pared trasera del edificio. Fabricamos este remate en chapa prelacada del mismo color que la cubierta para guardar la estética. Su espesor puede variar entre 0,6 mm o 1 mm.
REMATE LATERAL

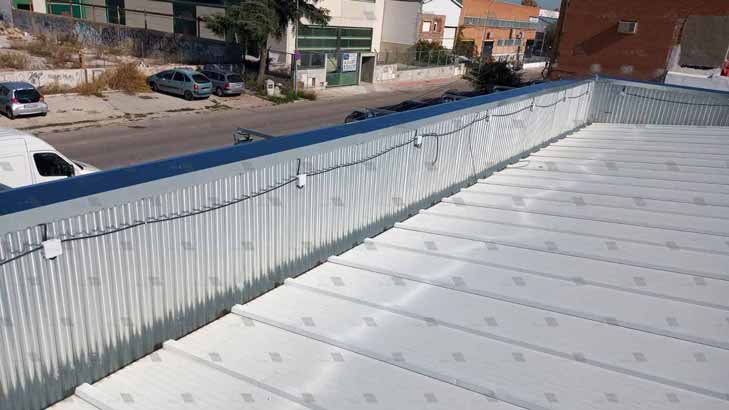

El remate lateral de acero protege y decora la cubierta de panel sandwich. Este perfil metálico en forma de "L" o de "C" se coloca en los laterales de las cubiertas mediante remaches ocultando y protegiendo el núcelo de aislante. Lo fabricamos en el mismo color que la cubierta para guardar su estética y en espesor desde 0,6 mm hasta 1 mm.
REMATE CANAL
El remate de canal sencillo se fabrica habitualmente en acero de 1 mm hasta 1.5 mm de espesor y lacado en el mismo color que la cubierta de panel sandwich. Su función es la de evacuar y canalizar el agua de la lluvia hacia el punto de evacuación. En nuestra fábrica manufacturamos el remate canalón en distintas geometrías para adaptarnos a todo tipo de tejados sandwich.
REMATE CUMBRERA TROQUELADA

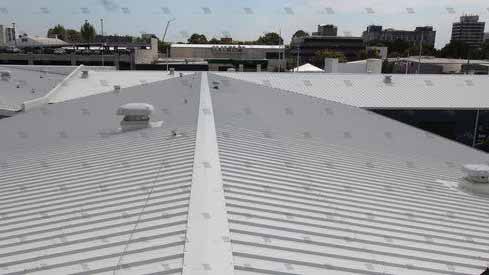

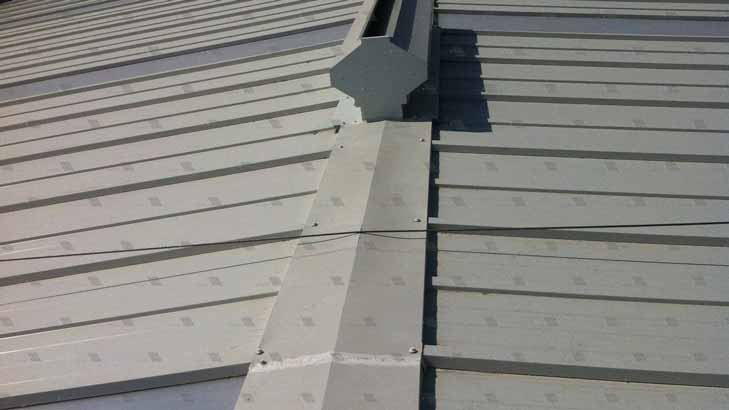

El remate cumbrera troquelado tiene la labor de evitar la entrada de agua en el encuentro entre paneles sandwich en la parte alta de la cubierta. La chapa de acero prelacado se pliega con los grados de inclinación que tenga la cubierta sandwich para que se adapte perfectamente, así como los troqueles en la misma geometría que el panel. Se atornilla directamente sobre los paneles y se fabrica en espesor 0,6 - 1 mm.
REMATE LATERAL A PARED
El remate lateral para pared de una cubierta sandwich es un accesorio de acero prelacado en el mismo color que el panel sandwich y de espesor 0,6 mm hasta 1 mm. Su principal función es la de proteger y decorar el encuentro del panel sandwich de cubierta con la pared del edificio.
REMATE FRONTAL
El remate frontal para cubierta se trata de una chapa de acero troquelada y plegada con la misma geometría que las grecas del panel sandwich para colocarlo mediante tornillos. Están fabricados en chapa de 0,6 mm y del mismo color que la cubierta. Su función es doble, por una parte protege al núcleo aislante de poliuretano y también decora la cubierta de panel sandwich.
