PANEL SANDWICH FACHADA TORNILLERÍA OCULTA
| TIPO DE PANEL | Panel Sandwich Fachada Tornillería Oculta |
|---|---|
| USOS | Fachadas |
| ANCHO ÚTIL | 1.100 mm |
| AISLANTE | Poliuretano (PUR) - Poliisocianurato (PIR) |
| ESPESOR | 35/40/50/60/80/100 mm de espesor |
| STOCK | Permanente en 35 mm |
| ENTREGA | Si stock, entrega inmediata |
| COLORES |
R7001 Rojo Teja
A4000 Azul Lago
V3000 Verde Navarra
B1006 Blanco Pirineo
S9006 Silver Metalic
G7022 Gris Pizarra
|
Tornillo Oculto
Estético
Uso Industrial

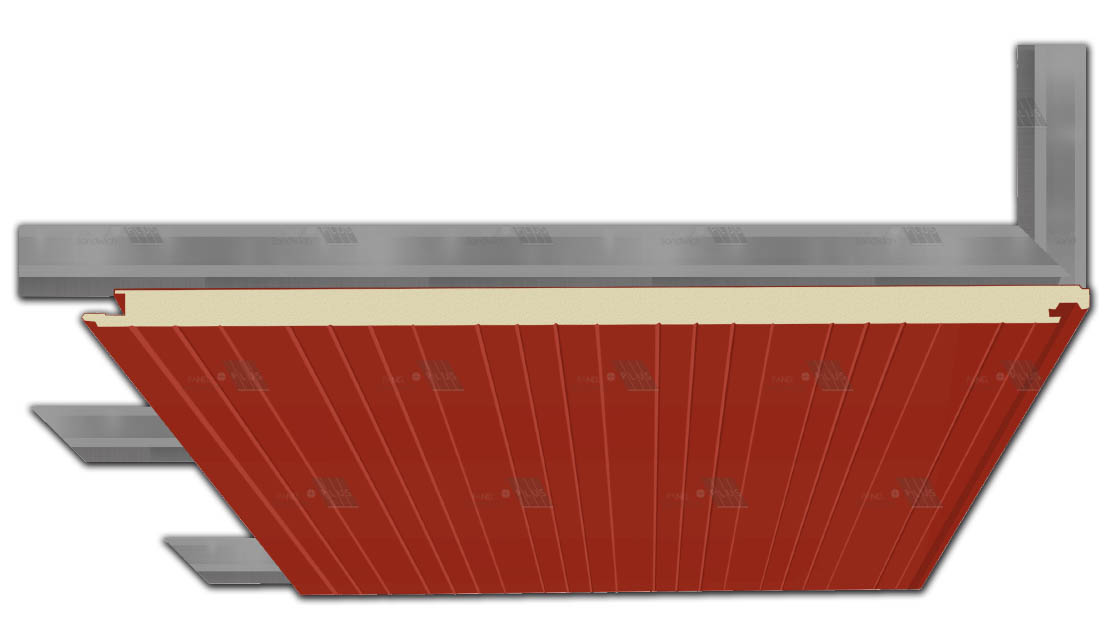

El Panel Sandwich Fachada con Tornillería Oculta está compuesto por dos chapas de acero y un núcleo interior de espuma rígida de PUR o PIR de 40kg/m. Su innovador sistema de fijación no sólo permite la perfecta unión entre paneles exteriores para garantizar un buen aislamiento térmico y acústico; si no que además destaca por su espectacular estética al esconder las fijaciones con tornillos.

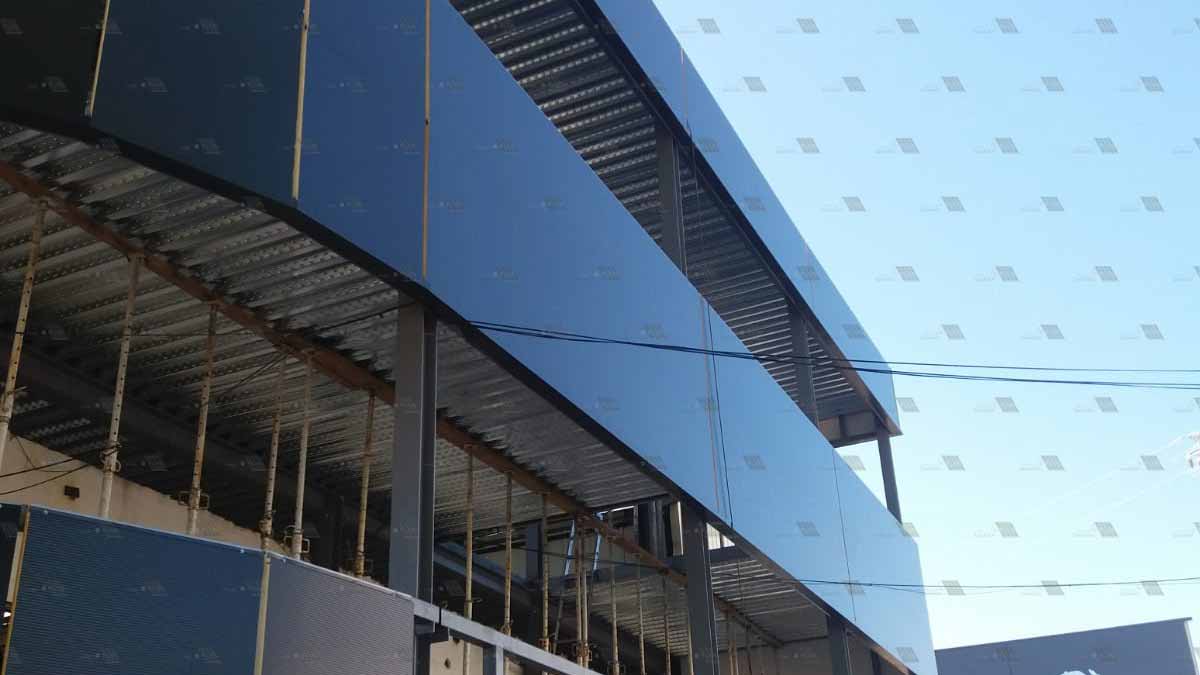

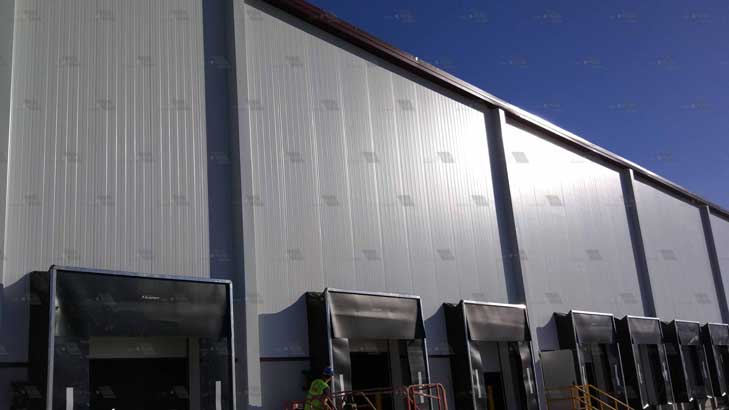

El cerramiento con panel sandwich es una opción rápida, económica y de calidad para la fachada exterior en naves industriales, grandes almacenes, oficinas… Desde Panel Sandwich Plus además fabricamos todo tipo de remates y perfiles para panel sandwich para perfeccionar la instalación y garantizar un resultado óptimo.

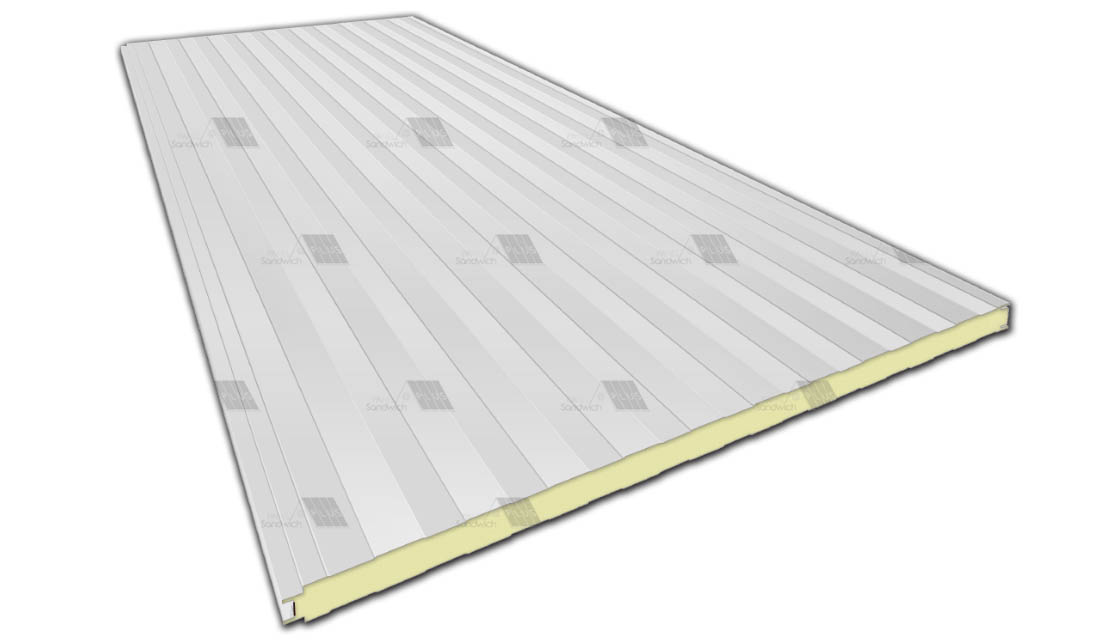

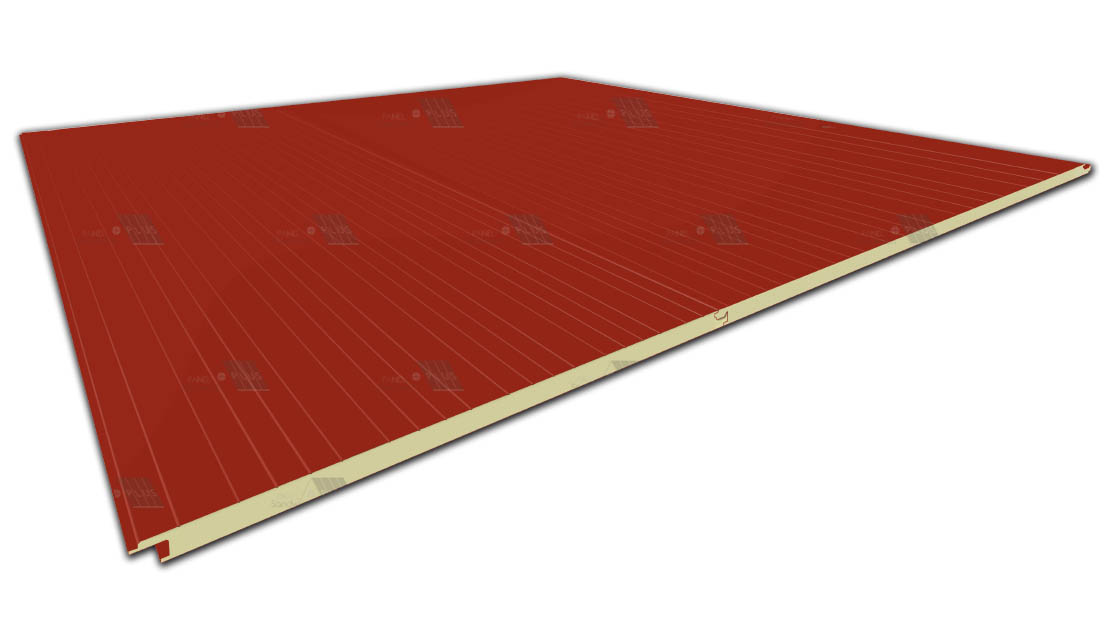

Existen diferentes tipos de paneles para fachadas con tornillería oculta. Pudiendo elegir entre diferentes espesores y colores exteriores e interiores del panel. Abarcamos tres tipos de cerramiento fachada con tornillería oculta: perfilado, microperfilado y semiliso. Su ancho útil es de 1.100 mm. El panel sandwich pared exterior con tornillo oculto es muy versátil ya que puede montar el panel sandwich panel tanto en horizontal como en vertical.

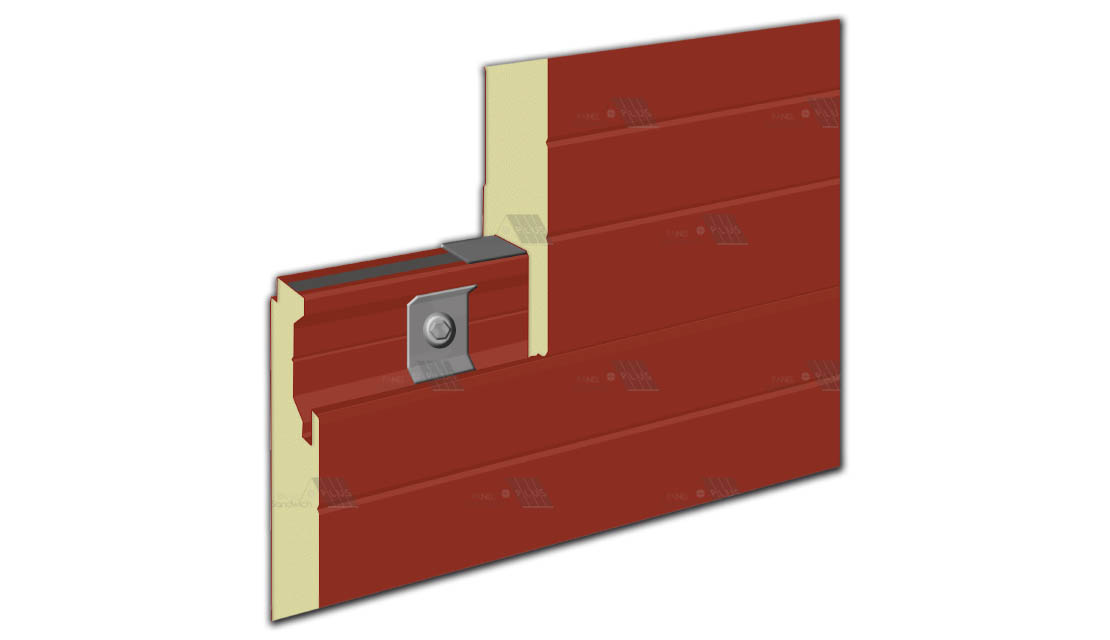

Colocar panel sandwich fachada con tornillería oculta es muy fácil y rápido. Lo que constituye un ahorro ya que se reducen gastos de mano de obra, maquinaria y se acortan los plazos de la obra. Es tan fácil como atornillar el primer panel a la estructura e ir uniendo paneles con su sistema machihembrado escondiendo los tornillos.
La espuma rígida de poliuretano de la que está compuesta el interior del panel sandwich exterior es C S3 D0 / B S2 D0. Nuestros paneles de fachada obtienen la certificación de comportamiento frente al fuego que exige la normativa española.
Estos valores medios para el panel sandwich fachada han sido obtenidos en diferentes ensayos. Puede haber alguna variación dependiendo del espesor y del acero del panel sandwich pero siempre superando los estándares de calidad vigentes para estas cubiertas.
Características principales para panel sandwich fachada tornillería oculta de 35 mm
| Espesor nominal | 35 mm (+- 3 mm) |
| Densidad media de la espuma | 40 kg/m3 (+-10%) |
| Peso panel sandwich | 10.80 kg/m2 |
| Volumen panel sandwich | 35 m2/m3 |
| Ancho panel sandwich útil | 1.100 mm (+- 3 mm) |
| Rectitud | 0 mm (+- 5 mm) |
| Contracción - Combado longitudinal | 0 mm (+- 5 mm) |
| Resistencia a compresión | 0,096 MPa |
| Resistencia a tracción | 0,092 MPa |
| Reacción al fuego PUR-UNE 13501-1 | =C-s3-d0 |
| Reacción al fuego PIR-UNE 13501-1 | B-s2-d0 |
| Comportamiento al fuego exterior | Broof (t1) para espesor chapa >0,4mm |
Aislamiento térmico y peso panel sandwich según su espesor
Los datos recogidos en la siguiente tabla corresponden al comportamiento de la placa sandwich frente al fuego en chapas de espesor 0,5/0,5 mm. El aislante utilizado es espuma rígida de Poliuretano (PUR) debido a su alta capacidad como aislante térmico y acústico.
| PANEL NERVADO | TRANSMISIÓN TÉRMICA | PESO (0.5/0.5) | |
| Espesor nominal en mm | K en Kcal/m2·h ºC | K en W/m2·k | Kg/m2 |
| 30 | 0.58 | 0.68 | 10.24 |
| 40 | 0.45 | 0.53 | 10.62 |
| 50 | 0.36 | 0.43 | 11.01 |
| 60 | 0.3 | 0.36 | 11.42 |
Tabla de cargas de presión y succión (kp/m2) del tejado de chapa sandwich cubierta sin tapajuntas en sus espesores más habituales de 30 mm y 40 mm y con espesor de la chapa sandwich perfilada y grecada de 0,5/0,5 mm. Cálculo de acuerdo con la norma UNE-EN 14509.
| Espesor Panel Sandwich (mm) | 30 | 40 |
| L (1 VANO) | Presión/Succión | Presión/Succión |
| 1.5 | 281/284 | 280/284 |
| 2 | 208/211 | 207/210 |
| 2.5 | 157/157 | 163/166 |
| 3 | 116/116 | 134/137 |
| 3.5 | 88/88 | 113/116 |
| 4 | 68/68 | 97/97 |
| 4.5 | 53/53 | 76/76 |
| Espesor Panel Sandwich (mm) | 30 | 40 |
| L (2 VANOS) | Presión/Succión | Presión/Succión |
| 1.5 | 235/235 | 266/266 |
| 2 | 147/147 | 170/170 |
| 2.5 | 99/99 | 117/117 |
| 3 | 71/71 | 85/85 |
| 3.5 | 52/52 | 63/63 |
| 4 | 31/31 | 48/48 |
| 4.5 | 16/16 | 33/33 |
Las características por las cuales el panel sandwich de fachada con tornillería oculta se ha convertido la primera opción de compra de panel fachada son las siguientes:
- Fácil instalación y mantenimiento
- Precio panel sandwich fachada bajo
- Aislamiento térmico y acústico
- Versatilidad y estética
La fabricación de estos paneles de cerramiento exterior con dos chapas de acero perfilado conformando un machihembrado facilita la colocación y asegura una perfecta unión de los paneles fachada protegiendo de los agentes climáticos externos tales como la lluvia o el viento.
Gracias a que es un panel para fachada económico y a nuestro sistema de fijación único que hace que la colocación panel sandwich fachada sea rápida y sencilla. Ahorramos en costes de mano de obra y maquinaria. Además, con el núcleo de espuma rígida de poliuretano de 40kg/m3, se mejora la eficiencia energética ya que se el cerramiento exterior con este tipo de panel otorga a la estructura capacidades térmicas y acústicas. El panel exterior con tornillería oculta se puede vender con diferentes espesores del núcleo aislante para adaptarse a las necesidades del cliente.
Nuestros clientes pueden elegir el tipo de cerramientos de fachada que mejor se adapte a sus gustos o necesidades:
- El espesor nominal dela espuma aislante va desde los 35 mm hasta los 100 mm
- Gran variedad de colores: Verde Navarra, Rojo Teja, Gris Pizarra...
- Diferentes formas perfilado de la chapa de acero: perfilada, microperfilada o semilisa

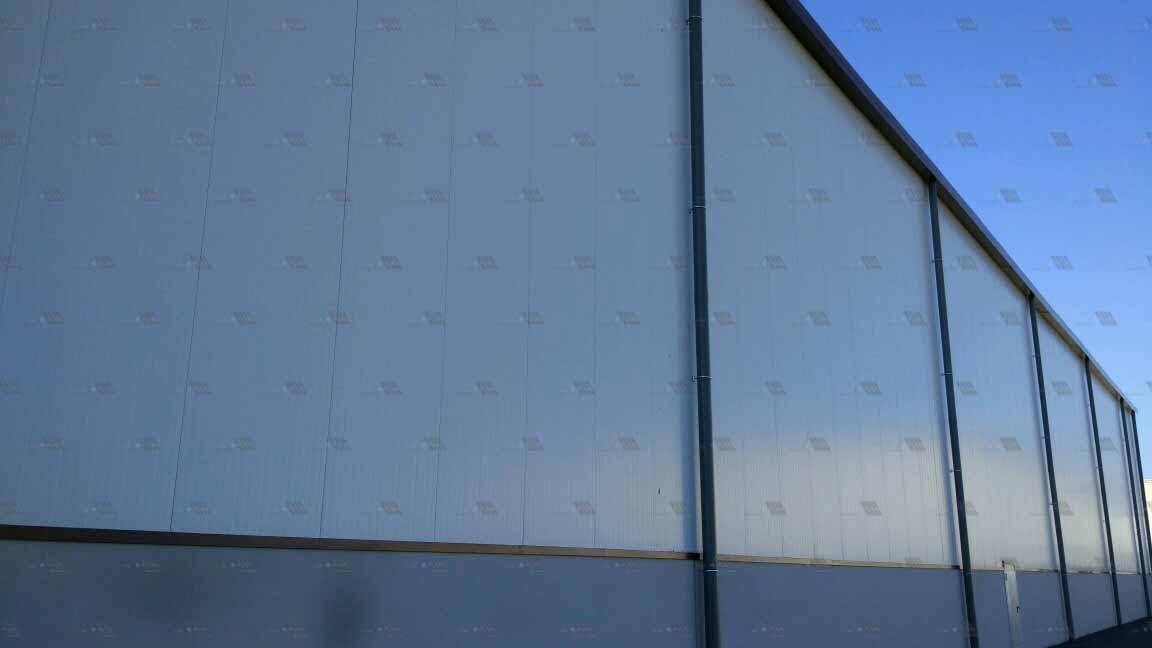

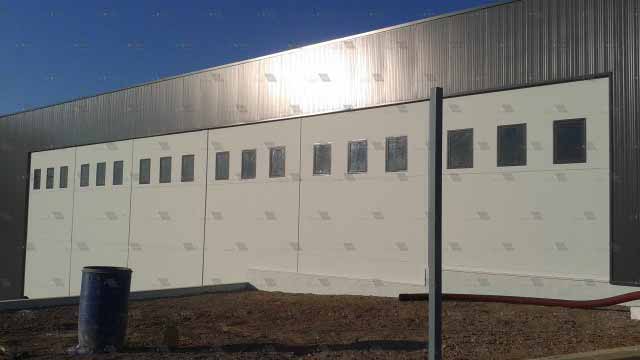

La funcionalidad del cerramiento de fachada con Panel sandwich exterior es amplia, ya que puede ser instalado de dos maneras, en vertical o en horizontal gracias al peculiar sistema de machihembrado, obteniendo una superficie limpia, continua y estanca. Nuestros comerciales le informarán en todo momento sobre las bondades del panel fachada para exteriores. Si el proyecto lo necesita, fabricamos la rematería y perfiles asociada al panel para perfeccionar el montaje.
Todos los paneles sandwich tornilleria oculta han sido testados ante el fuego y ha pasado las pruebas para obtener las certificaciones EN 14509-2014, EN 13823, EN 10169 y EN 13501.
REMATE EN "U"
El remate en forma de U se coloca como base inferior de apoyo o en la parte superior como sujección de los paneles fachada. Los cantos de la chapa son plegados hacia el interior para aportar rigidez y evitar cortes. Se fabrican a medida según necesite la instalación de los paneles.
REMATE ESQUINA INTERIOR
Remate de acero prelacado por la cara interior. La chapa se pliega en forma de ángulo de 90º para salvar los encuentros en las esquinas interiores. Se fabrican con un pequeño pliege en los bordes hacia dentro para evitar cortes y aportar rigidez al perfil. Se atornillan directamente sobre la fachada.
REMATE ESQUINA EXTERIOR
Remate fabricado en acero con un plegado en ángulo recto y con el lacado en la zona exterior. Este perfil metálico protege las uniones exteriores de las fachadas con panel sandwich y aporta un toque estético además. Se fabrican en acero de 0,6 mm hasta 1 mm de espesor y se atornillan directamente al cerramiento con paneles.
